ST-13型全功能導電類型鑒定儀

產品型號:ST-13

負責人:張雅麗

QQ:827928594

手機:13937153969

在線留言 400-098-6966

產品詳情

ST-13型全功能導電類型鑒定儀

一、結構特征

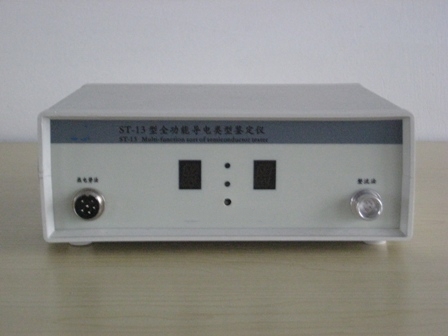

2013430222244486_副本.jpg 帶P/N類型測試儀 ST-13型全功能導電類型鑒定儀

ST-13鑒定儀主機可調溫冷熱探頭整流法探頭

二、概述

ST-3型導電類型鑒定儀是運用熱電勢法原理和整流法鑒定半導體導電類型(PN類型)的儀器。

儀器成套組成：本儀器由主機和兩套探頭等部件組成。導電類型P或N由數碼管顯示。探頭由冷、熱兩根配套使用。

優勢特征：

熱電勢法中，熱探針具有恒溫可調功能，以適應寬范圍低電阻率導電類型測試的需要！冷、熱探針都采用即插式，方便更換。

整流法中，運用整流法原理鑒定半導體導電類型的儀器，同時兼備測試重摻的功能。

本儀器關鍵器件采用zhuan用集成電路，并采用優質貼片工藝，儀器具有鑒定范圍寬、靈敏度高、穩定性好、使用方便等特點。適用于半導體材料廠、半導體器件廠、科研單位、高等院校等對寬范圍特別是低電阻率半導體材料的導電類型(PN類型)測試的需要！

三、技術參數

1. PN 鑒定范圍：

熱電勢法ρ=1×10-4～1.0×103 Ω-cm，整流法 ρ=1×10-2～1.0×104 Ω-cm

2. 可測半導體材料尺寸：

PN 鑒定：可接觸面 Smin= 3mm*3mm

3. 探頭參數：

熱電勢法 ⑴熱探頭：溫度調節范圍60℃～200℃，探針：鍍鎳“不老頭”

⑵冷探頭：單針式，

整流法，鋼針鍍鎳

4. 電源：

220V±10% 50Hz，

功耗： <20W

5．工作環境：

溫度： -10℃～40℃ ，相對濕度： 50%～70%

工作室內應無強電磁場干擾

6. 外形尺寸及重量：

主機： 175mm（長）×200 mm（寬）×70mm（高）重量：約1kg
