SZT-G型橡塑材料測試臺

一、功能與結構特征概述


SZT-G型橡塑材料電阻率測試臺

基本功能： SZT-G型橡塑材料電阻率測試臺，配以四探針儀器構成成套測試系統，是運用四端子測量原理的專業測量橡塑材料或半導體薄膜的電阻率/方阻的多用途綜合測量裝置.（以下簡稱測試臺）

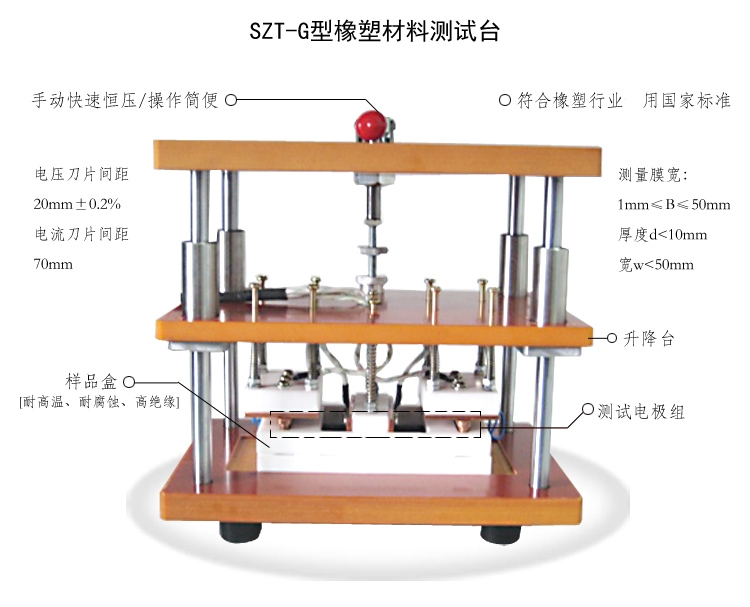

基本組成：測試臺由樣品盒、測試電極組、升降臺、支架、連接線纜等部件組成。

配套與兼容：本測試臺兼容本公司suo有臺式四探針測試儀器。本測試臺可兼容國內同行絕大多數四探針電阻率/方阻測試儀器。

優勢特征：本測試臺電極組升降是快速恒壓手動方式，穩定性好、結構緊湊、測量簡便等特點。樣品盒是用耐高溫、耐腐蝕、高絕緣的材料做成的，并且帶有聯通電極，這樣清潔好的標準樣品裝夾后，便于烘干、時效、測試、移動等，而避免手接觸樣品帶來污染影響測試精度。

儀器適用于半導體薄膜材料廠、橡塑材料廠、金屬薄膜材料廠、電容器廠、科研單位、高等院校等對半導體或橡塑材料的方阻、電阻率性能的測試。

二、技術參數（以配ST2258A型多功能數字式四探針測試儀為例）

2.1 測量范圍、分辨率（有所配儀器決定）

（1）方阻測試范圍*（以配SZT-G測試刀架為例）

測量膜寬：1mm≤B≤50mm

方阻測量值： 1.0×10-3 ～ 2.000×106 Ω/□，分辨率：1.0×10-4 ～ 1.0×103 Ω/□。

（2）電阻率測試范圍（以配SZT-G測試刀架為例）

（厚度d<10mm,寬w<50mm）

電阻率測量值： 1.0×10-3 ～ 2.00×106 Ω*cm，分辨率：1.0×10-4 ～ 1.0×103 Ω*cm。

2.2 SZT-G50測試刀架：

⑴電壓刀片間距：20mm±0.2% ，刀長60mm

⑵電流刀片間距： 70mm，刀長60mm

⑶測試刀架外型尺寸：220×180×200（長×寬×高）
