橡膠帶式真空過濾機

采用了固定真空盒，膠帶在真空盒上移動并與真空盒構成運動密封的結構形式，密封水既潤滑劑又作冷卻劑，可形成有效的真空密封。

·在膠帶的支承方式上，采用滾動輥支承，可減少膠帶運行的摩擦阻力，增加膠帶的使用壽命。

·在整體結構上采用了模塊化可拆式框架結構 ，確保了環行膠帶的安裝、維護和設備保養。

·實現了真正意義上的連續過濾，物料從進料、脫水、洗滌的連續真空狀態。

·橡膠帶式真空過濾機是真空過濾機系列產品中過濾效率高。

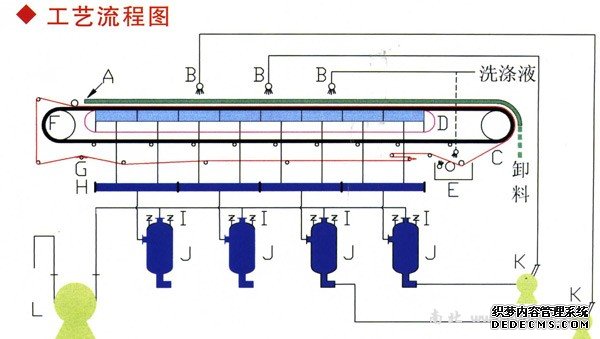

Ａ、加料裝置?。?、洗滌裝置?。?、濾布　Ｄ、摩擦帶　Ｅ、清洗裝置?。?、橡膠帶

Ｇ、糾偏裝置　Ｈ、濾液裝置　Ｉ、切換閥?。省⑴乓悍蛛x器?。?、洗滌泵?。獭⒄婵毡?/p>

橡膠帶式真空過濾機以濾布為過濾介質，是充分利用物料重力和真空吸力實現固液分離的分離設備。采用整體的環形橡膠帶作為真空室。環形膠帶由電機拖動連續運行，濾布鋪敷在膠帶上與之同步運行，膠帶與真空滑臺上環形摩擦帶接觸并形成水密封。料漿由布料器均勻地布在濾布上。當真空室接通真空系統時，在膠帶上形成真空抽濾區，濾液穿過濾布經膠帶上的橫溝槽匯總并由小孔進入真空室，固體顆料被截留在濾布上形成濾餅。進入真空室的液體經汽水分離器排出，隨著橡膠帶的移動，已形成濾餅依次進入濾餅洗滌區和洗干區，后濾布與膠帶分開，在卸料輥處將濾餅卸出。卸除濾餅的濾布經清洗后獲得再生，再經過一組支承輥和糾偏裝置后重新進入過濾區，開始進入新一過濾期。
