FM-Nanoview 1000型原子力顯微鏡

一．  主要功能特點

硬件系統

1、主機與控制箱分開，外形結構簡單；

2、掃描探頭和樣品臺集成一體，抗干擾能力強；

3、精密激光定位裝置，使用時無需調節光斑位置；

4、采用精密探針定位模塊，更換探針簡單方便；

5、采用樣品趨近探針方式，使針尖垂直于樣品掃描；

6、伺服馬達手動或自動脈沖控制，驅動樣品垂直接近探針，實現掃描區域定位；

7、高精度大范圍的樣品移動裝置，可自由移動感興趣的樣品掃描區域；

8、高精度大范圍的壓電陶瓷掃描器，根據不同精度和掃描范圍要求選擇；

9、帶光學定位的CCD觀測系統，實時觀測與定位探針掃描樣品區域；

10、模塊化的電子控制系統設計，便于電路的持續改進與維護；

11、集成多種掃描工作模式控制電路，配合軟件系統使用；

12、彈簧懸掛式防震方式，簡單實用，抗干擾能力強。

13、帶溫控、濕控功能

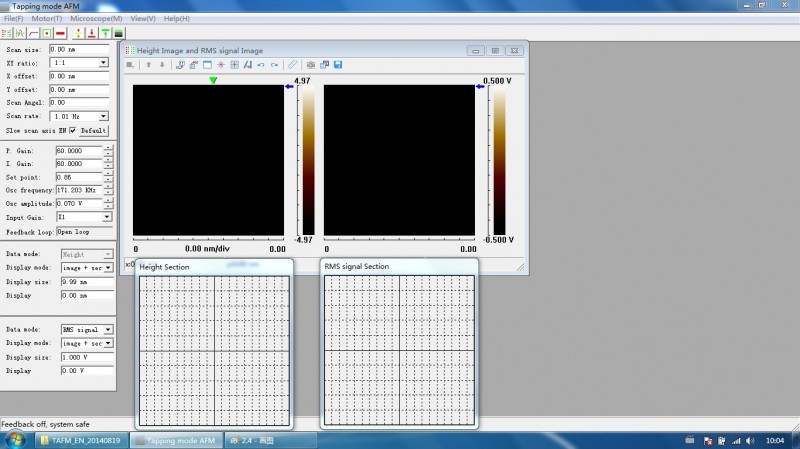

軟件系統

13、可自由選擇圖像采樣點為256×256或512×512；

14、多通道圖像同步采集顯示，實時查看剖面圖；

15、可進行掃描區域偏移、剪切功能，任意選擇感興趣的樣品區域；

16、可任意選擇樣品起始掃描角度；

17、激光光斑檢測系統的實時調整功能；

18、可任意定義掃描圖像的色板功能；

19、支持樣品傾斜線平均、偏置實時校正功能；

20、支持掃描器靈敏度校正和電子學控制器自動校正；

21、支持樣品圖片離線分析與處理功能。

二．  主要技術指標

22、工作模式：接觸、輕敲，可擴展相位、摩擦力、磁力或靜電力

23、樣品尺寸：Φ≤90mm，H≤20mm

24、大掃描范圍：橫向20um，縱向2um

25、掃描分辨率：橫向0.2nm，縱向0.05nm

26、掃描速率：0.6Hz~4.34Hz

27、掃描角度：任意

28、樣品移動范圍：0～20mm

29、馬達趨近脈沖寬度：10±2ms

30、光學放大倍數： 4X

31、光學分辨率：2.5um

32、圖像采樣點：256×256，512×512

33、掃描控制：XY采用18-bit D/A，Z采用16-bit D/A

34、數據采樣：14-bit A/D、雙16-bit A/D多路同步采樣

35、反饋方式：DSP數字反饋

36、反饋采樣速率：64.0KHz

37、計算機接口：USB2.0

38、運行環境：運行于Windows98/2000/XP/7/8操作系統
