AMCS-20手持式電子秤

AMCS-20手持式電子秤

一、概述

1.1. 主要用途及適用范圍

AMCS手持式電子秤的電路構成主要有測量電路，放大電路，A/D轉換，LED顯示電路。是一部測量準確、性能穩定、節能省電、外觀精美、按鍵操作簡單、方便讀數、輕巧便攜的電子稱。適用于菜場街攤、野外垂釣、活禽海鮮、收售舊貨、快遞稱重、行李稱重等各種家庭、外出購物、戶外活動。

1.2. 產品特點

1.2.1.       便攜式：儀器重量輕、體積小、攜帶方便。

1.2.2.       數顯顯示力值，儀器采用LCD顯示測量力值，大屏幕，讀數更加方便。

1.2.3.       多種單位切換：儀器可切換Kg、Lb、Oz三種單位。

1.2.4.       可以設置無操作自動關機，低電量時自動關機。

1.2.5.       帶背光，背光模式可自己設置。

1.2.6.          背面設計有掛鉤收納卡槽。

二、產品型號規格

三、產品整體結構

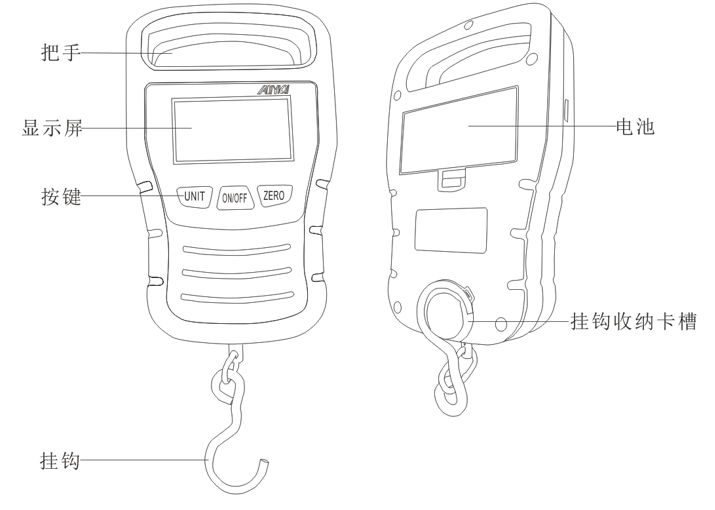

3.1 外型結構

3.2 顯示屏顯示

①、電量顯示。

②、力值鎖定

③、測量力值顯示。
④、三種單位顯示： kg（公斤）、lb（磅）、Oz（盎司）三種單位分別顯示，按“UNIT”鍵轉換而成。

3.3 按鍵說明

3.2.1. 按“ON/OFF”鍵,將開啟器具或者關閉器具，器具開啟后自動進入測量界面。

3.2.2. 在測量界面下：

3.2.2.1. 按“UNIT”鍵，進行Kg、Lb、Oz三種單位相互切換；
3.2.2.2. 長按“UNIT”鍵3秒，進入設置界面；
3.2.2.3. 按“ZERO”鍵，清除力值校準零點(去皮)。

3.2.3. 在設置界面下：

3.2.3.1. 按“UNIT”鍵，進入設置選項或者保存設置數據；

3.2.3.2. 按“ZERO”鍵，進行設置選項的切換；

3.2.3.3. 按“ON/OFF”鍵，退出設置界面回到測試界面。

3.2.4. 在力值鎖定狀態下(屏幕上顯示字幕C)：

3.2.4.1. 按“UNIT”鍵，進行單位切換；

3.2.4.2. 按“ZERO”鍵，退出力值鎖定界面，返回測試界面；

3.2.4.3. 按“ON/OFF”鍵，關機。

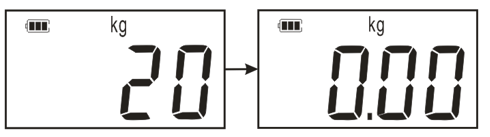

四、開機顯示

             Z大負荷             測量界面

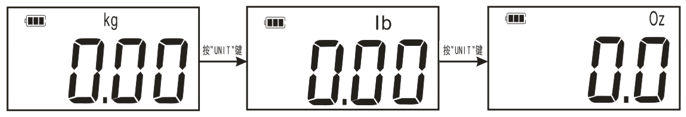

五、單位切換


         公斤單位            英磅單位            盎司單位

六、設置界面的具體說明

 開機后長按“UNIT”鍵3秒，再放開，即進入設置界面，顯示“Loct”設置選項，再按“zero”鍵，顯示另外一個設置選項“oFFt”，再連續按“zero”鍵，會依次出現其他的設置項：“LEd”、“rSEt”,如下圖所示：

設置界面分為：OFFT(自動關機時間設置：LED(背光模式設置)；LDCT(力值鎖定時間設置）。

6.1. 在LOCT界面，按“UNIT”鍵進入力值鎖定時間設置，按“ZERO”鍵調整數值，按“UNIT”鍵將數據保存。時間設置范圍0-10秒，系統出廠設置為5秒，當設置為0時，表示力值不鎖定。

6.2. 在OFFT界面按“UNIT”鍵進入關機時間設置，按“ZERO”鍵調整數值，Z后按“UNIT”鍵將數據保存。關機時間范圍0-15分鐘，當時間設置為0時，自動關機功能取消。

6.3. 在LED界面按“UNIT”鍵進入背光設置模式：

6.3.1. OPEN表示背光常開。

6.3.2. AUTO表示自動背光模式，在無力值和無按鍵操作，10秒之后自動關閉背光，在測量到有力值或者有按鍵操作的時候自動開啟背光，以此實現節省用電，儀表出廠默認此模式。

6.3.3. CLOS表示背光常閉。

6.4 在RSET界面按“UNIT”鍵進入恢復出廠設置，儀器會自動關機。

七、注意事項

7.1. 請勿超重稱物，經常過載容易損壞儀表。如果出現Z大負荷，需要盡快減輕物品重量到合適范圍。

7.2. 常溫下使用會使稱重更加精確。

7.3. 請在干燥無塵環境下使用。

7.4. 稱重時，輕拿輕放，切勿摔砸。

7.5. 使用2節7號干電池(AAA)，當電量不足，需要更換電池。若長時間不使用，可以把電池取出，以免電池放久了漏液損壞器具。

7.6. 產品適合普通家用，做生意或是稱貴重物品的請慎購！

7.7. 產品出廠已經校準測試好，收到可使用。不需要客戶再校準！

7.8. 此產品為精密電子器具，請勿自行拆機或校機！

八、操作說明

8.1. 收到將電池絕緣片取掉，放好電池后即可開機。

8.2. 按“ZERO”鍵，可以清除重量。

8.3. 按“UNIT”鍵可以進行單位切換，三種單位自由切換。

8.4. 產品默認是力值自動鎖定狀態，即稱重會鎖定數據。在此狀態下，將稱重物掛在秤下面穩定保持2-3秒，所稱的重量會被顯示并鎖住，方便讀取重量。如果不需要用力值自動鎖定功能，可以長按“UNIT”鍵3秒，顯示“LOCT”，按“ZERO”鍵調整數值，將數值調整為0即代表解除鎖定功能。

8.5. 長時間不使用，可以把電池取出。以免電池放久了漏液損壞器具。
