ANH-1000A扭轉彈簧試驗機

ANH-1000A扭轉彈簧試驗機

一、功能

 ANH系列數字扭轉彈簧試驗機是為測試和檢測各種扭轉彈簧而設計制造的一種智能化多功能計量儀器。具有操作簡單，精度高、功能全、攜帶方便等特點，廣泛應用于各種電氣、輕工、機械制造、科研機構等行業。

二、規格參數

1、 測量參數：

2、 角度分辨率：0.1°。

3、 扭矩盤直徑：100mm。

4、 被測彈簧高度：＜80mm。

5、扭轉角Z大讀數值：9999.9°。

三、主要特點

1、高精度、高分辨率、采樣速度快、大屏幕顯示。

2、采用高精度扭矩傳感器，具有扭矩方向顯示。高精度旋轉編碼器，角度任意測量。

3、可自由設置上、下限扭矩值和Z大、小旋轉角度值，超出設置范圍設定值時文字閃爍和蜂鳴器報警。

4，三種參數顯示 （扭矩力值，旋轉角度，彈簧剛度）

4、三種單位互相轉換，可供選擇（N·m、kgf·cm、Ib·in）。

5、實時、峰值、自動峰值三種模式可隨意切換。

6、采用USB接口與PC通訊，同步測試功能可連接電腦測試，電腦上同步顯示測試扭矩和角度  扭矩和時間 角度和時間曲線圖 以及測試過程中詳細的測量參數的記錄，并可保存、打印，做各種分析。

7、峰值保持、自動解除功能、解除時間自由設定。

8、存儲量大、可保存99組測試數據。

9、無操作自動關機功能，時間可自由設定。

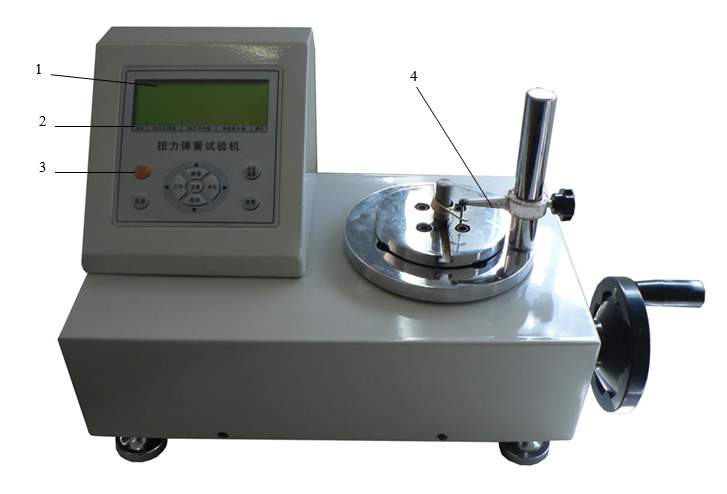

四、產品示意圖

1、液晶顯示屏                       2、設置參數名稱欄                      3、功能按鍵

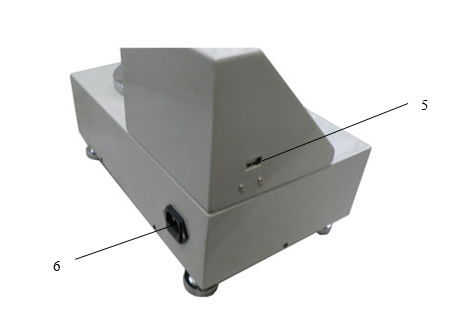

4、zhuan用測試頭                       5、USB接口                          6、電源插座

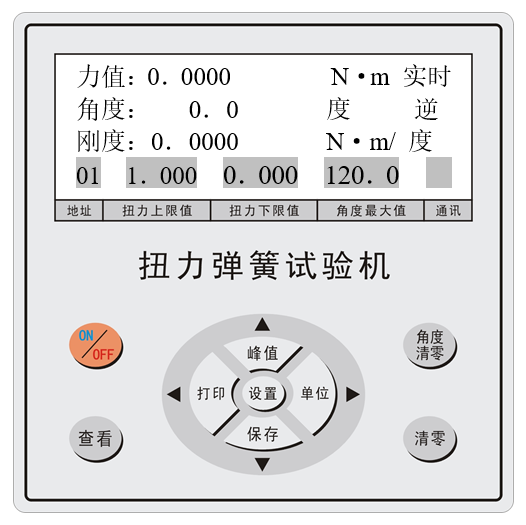

五：顯示面板

六：按鍵說明

1、ON/OFF鍵：可以用來開機和關機。

2、角度清零鍵：在實時測量時，按此鍵可以修正角度零點。

3、查看鍵：在測量界面時通過此鍵可以查看存儲的測量數據。

4、清零鍵：在實時測量時，按此鍵可以修正扭矩零點。在峰值和自動峰值時，按此鍵可以清除峰值，恢復到零點；在查看界面時，按此鍵，可以清除當前儲存測量值，長按此鍵可以清除全部存儲測量值。在用戶設置界面，按此鍵不保存數據退回上一級界面。

5、峰值鍵：在測量界面時用來切換實時、峰值、自動峰值三種測量模式，在設置界面具有上移功能。在查看界面，按此鍵可以查看上一個數據。

6、保存鍵：在測量界面時用來保存測量的數據，在設置界面具有下移功能。在查看界面，按此鍵可以查看下一個數據。

7、打印鍵：在測量界面，按此鍵可以打印存儲的測量值（無打印功能的除外）。在設置界面具有左移功能。

8、單位鍵：在測量界面時用來切換N·m、kgf·cm、Ib·in三種單位。在設置界面具有右移功能。

9、設置鍵：用戶在測量界面可以通過此鍵進入設置菜單，并且在設置數據時按此鍵保存數據。

七：用戶操作說明

1、開機顯示

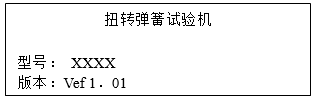

開機顯示歡迎使用以及型號

顯示產品名稱,型號和版本信息

2.用戶主界面顯示

3、用戶設置界面

按一下設置鍵,顯示如下:

通過向上鍵或者向下鍵進行設置項的選擇,選擇到選擇到用戶的設置項時，通過按設置鍵進入?yún)?shù)設置界面。

4、參數設置界面

在用戶設置界面，按設置鍵進入?yún)?shù)設置界面顯示如下：

設置參數說明：（以Z大扭矩值為例）

通過向上鍵和向下鍵進行移位和數據修改，此時按設置鍵，確定并保存設置數據,（如按置零鍵返回,不修改數據）。設置的數據不能超過Z大負荷值。

（1）、Z大扭矩值：用戶設定扭矩上限值,根據需要自由設定,達到上限值即設置參數名稱“扭力上限值”上方的數字閃爍，蜂鳴器報警。上限值不高于滿量程。

（2）、Z小扭矩值：用戶設定扭矩下限值,根據需要自由設定,達到下限值即設置參數名稱“扭力下限值”上方的數字閃爍。下限值不得高于設定的上限值。

（3）、Z小存儲值設定：用戶根據存儲需要設定Z小存儲值,小于該值的數據將不被儲存。

（4）、Z小峰值保持值設定：用戶根據峰值，自動峰值測量需要自由設定，小于該值的數據不被峰值保存。

（5）、Z大變形角度設定：用戶設定角度Z大值，根據需要自由設定，達到上限值即設置參數名稱“角度Z大值”上方的數字閃爍。

（6）、Z小變形角度設定：用戶設定角度Z小值，根據需要自由設定。

（7）、自動峰值時間設定：用戶根據自動峰值測量狀態下峰值需要保持的時間從1秒~99秒自由設定。

（8）、自動關機時間設定：無操作狀態下，自動關機時間從1分鐘~99分鐘可自由設定。

（9）、重力加速度設定：用戶可根據本地區的位置設定重力加速度值，本機默認9.794。

（10）、恢復初始設置：用戶操作不當或多次更改數據出現混亂，可以通過此項設置來把1~9的數據恢復到出廠狀態。

八、其它功能說明

1、打印功能說明：通過微型打印機打印數據。

2、通訊：通過USB和上位機進行通訊。通訊協議采用MODBUS-RTU協議。

3、保存數據：通過保存鍵保存測量時的數據。

4、查看存儲數據：通過查看鍵查看存儲的數據。

5、報警說明：當測量值超過上限值時，上限顯示燈會顯示，蜂鳴器也會進行報警；當測量值低于下限值時，下限顯示燈會顯示。當測量值超過Z大負荷的120%時，可能會導致傳感器的損壞。當出現“超載”jing告提示時，機器即進入自動保護狀態，須按清零鍵或重新開機，若無法測量請長按設置鍵，輸入密碼：向上鍵、向下鍵，按設置鍵進入恢復出廠設置界面，選擇恢復出廠設置，按設置鍵即可恢復（若無法恢復時請聯系廠家）。

九、操作環境

1、操作溫度：-10℃～40℃。

2、操作濕度：≤90%RH。

3、周圍無震動源和無腐蝕性環境。

十、操作步驟

1、正常情況下，插好電源線，打開電源開關，待顯示穩定后，若顯示數據不為零時，請按“清零”鍵清零，將扭矩值清零。

2、根據測試需要，按鈕矩單位轉換鍵，選擇所需要的單位

3、測試前xian進行設置,具體步驟如參數設置界面。

十二、扭轉彈簧扭矩測試程序

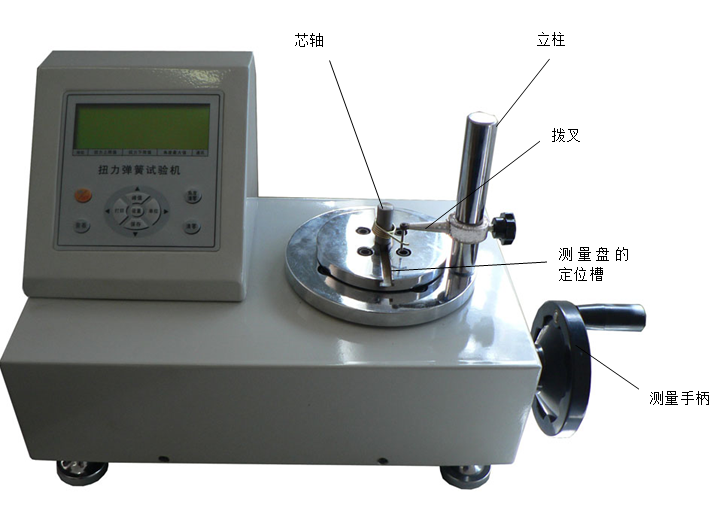

1、根據測試要求，選擇合適的芯軸，將芯軸安裝到測量盤的安裝孔上，再將被測彈簧安裝到芯軸上，將固定端通過定位槽和槽內三角塊、壓塊等固定穩定。

2、調整試驗機立柱上的撥叉，使之于扭簧另一端接觸，在剛接觸時力值和角度同時清零。

3、液晶屏上顯示扭矩值和角度值為零。

4、根據扭簧測量要求，平穩均勻旋轉測量手柄，即可顯示被測扭簧的技術參數。

5、重復上述的操作可以驗證扭簧的技術參數。

十三、注意事項、保養及維修

1、請勿超負荷測試扭矩，一定要在扭矩測試儀的測試范圍內測試扭矩，否則會損壞儀器，更有可能會造成危險。

2、請勿敲擊液晶顯示屏將物體放在液晶顯示屏上。

3、請勿用指甲、利器或尖的物體按功能鍵。

4、請勿在水、油或其他液體濺到的地方使用扭矩測試儀，要將扭矩測試儀存放于陰涼、干燥和沒有振動之處。

5、請勿松動扭矩測試頭的固定螺絲。

6、不要使用額定電壓以外的其它電源，否則可能會引起電擊或火災。

7、請不要濕手拔出或插入插頭，否則可導致觸電。

8、請用柔軟的布來清潔本機，將干布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。不要使用易散發的化學物質，例如揮發油、稀釋劑、酒精等。

9、使用和搬運過程中要輕拿輕放。

10、不要自行拆卸、修理或改造本機。些行為可能會引起儀器yong久性故障。

11、發生故障請與原購買處或本公司聯系。

12、本產品自銷售之日起一個月內，在正常使用及外觀無破損情況下出現產品質量問題，客戶憑銷售發票原件、有效保修卡及完整包裝到原購買處或本公司更換相同的規格型號的產品，更換以后的產品延續原產品的保修期限和條款。

13、本產品自銷售之日一年內，在正常使用情況下，出現非人為故障屬保修范圍（用戶自行拆機或在其他維修點維修本公司不與保修），客戶憑銷售發票原件和有效保修卡聯系原購買處，可獲本公司mian費保修一年。

14、本產品的保修條款僅適用于在zhong國市場上銷售的ANL系列產品，對超過包換期及保修期限的產品，客戶可向原購買處查詢維修事宜或與本公司聯系，由本公司提供有償維修。
