AQBH-2數字扭矩表

AQBH-2數字扭矩表

一、 概述

   1.1、AQBH數字式扭矩表用于小范圍內測量、觀察、擰緊。直接數字讀數易于調整到Z佳扭力值。三爪無鍵式裝配更適合夾緊被測產品。在峰值工作模式下，具有自動和手動存儲100組扭矩峰值的功能，自動存儲扭矩峰值的時間可在（0.0~4）秒的時間范圍內選擇設定；可通過USB數據線直接和電腦連接通訊，可通過上位機軟件對存儲的數據進行下載、查看、分析備份、刪除、打印輸出。

二、外形結構

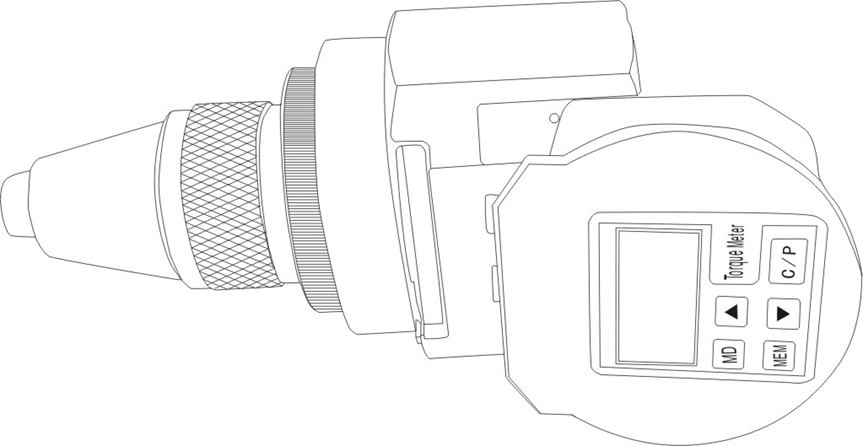

2.1基本結構

①三爪

三爪裝置能隨著螺紋的旋緊與松開自由的進行加緊與松開的活動，并夾緊被測物。

②液晶顯示器：

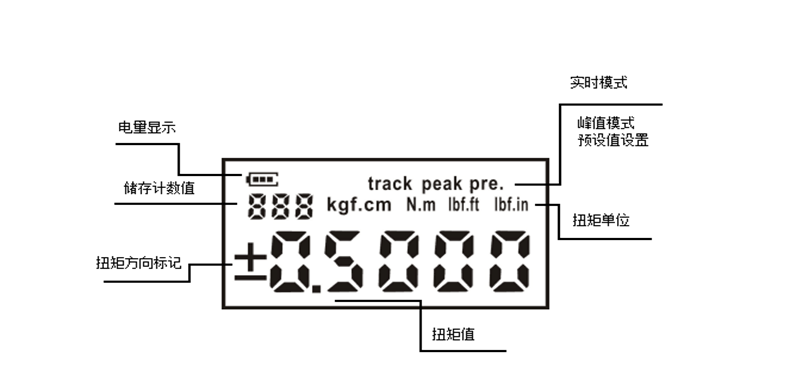

4位半LCD液晶顯示器包含電量顯示、兩種工作模式、預置值設置、扭矩單位、扭矩值、扭矩方向標記、存儲計數值。

③USB通訊接口

       連接電腦傳輸數據，連接充電器給電池充電。

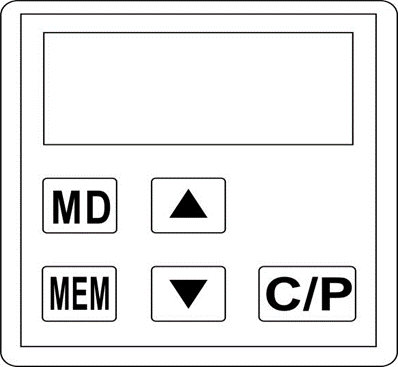

④按鍵面板

按鍵面板上包括、、、、五個按鍵

：上翻存儲數據，更改設置。

：進入數據查看模式，下翻存儲數據，切換界面，更改設置。

：數據存儲，設置參數時切換或保存。

：工作模式切換。

：開/關機，確認零位，刪除數據。

三、功能特點

功能包括：模式設定、數值存儲(自動/手動）、數據清除、數據通信。

     3.1、扭力值讀取

     3.2、精度±2%

     3.3、順時針及逆時針都可操作

     3.4、實時測量模式，峰值模式，保存峰值計算模式

     3.5、單位：N.m ， lbf.ft ， lbf.in ， kgf.cm 四種工程單位可供選擇、相互換算。

     3.6、數據儲存功能，可儲存100個測試值，左上角3個數碼管顯示當前保存數據的數量.

     3.7、通訊功能

     3.8、可以將自動關機設置成所需的自動關機時間，自動關機設置為0時，將不會自動關機。

     3.9、帶充電功能

四、技術參數

4.1、電源：鋰電池，配充電器，可通過USB通訊接口進行充電；

4.2、電池耗電量小,并具有電池電量自動檢測功能；

4.3、順時針及逆時針皆可操作；

4.4、峰值模式下可存儲100組扭矩值；

4.5、使用環境：溫度（0~40）℃、濕度≤85%；

4.6、存貯環境：（-10~60）℃。

五、使用方法

5.1、操作說明

P/C:開機及清零鍵

MD:模式切換

MEN:數據存儲，設置窗口切換，pre數據查看

向上鍵/向下鍵：更改設置，上下翻動存儲數據

① 長按開機鍵2秒，開機，系統初始化

② Track模式下：可進行數據測量，

當前模式下無法保存數據，長按MD鍵進入設置模式

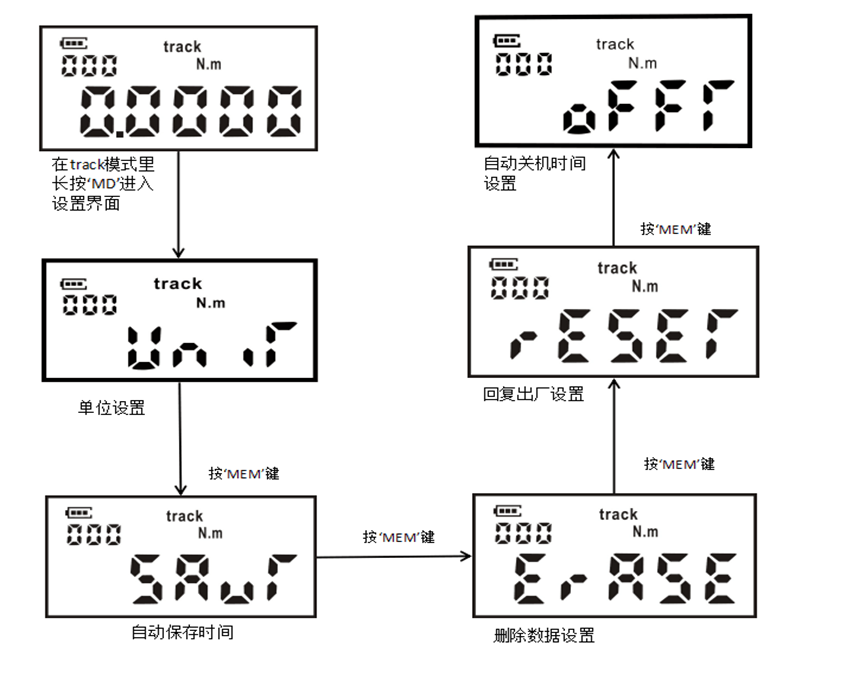

③設置模式

1、按MEN進行切換，按MD鍵退出設置模式回到Track模式，UNIT   單位設置按上下鍵切換

2、SAUT 峰值模式下自動保存數據時間設置，當設置為0時為手動保存（按MEM鍵保存），按上下鍵進行時間設置時間Z大為4秒,保存數據Z多為100組。

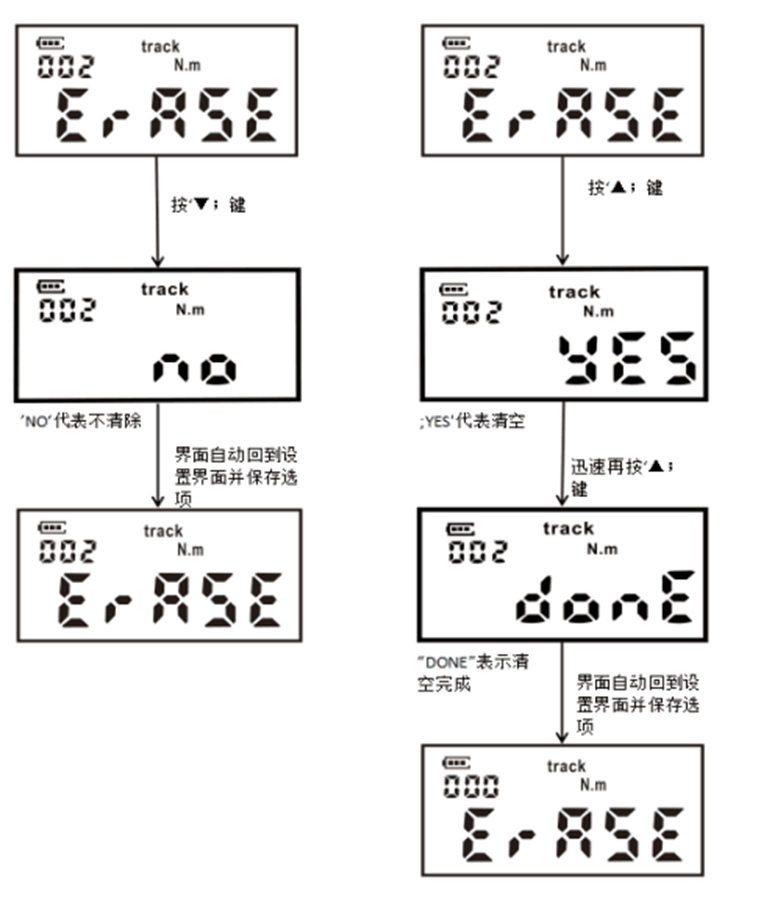

3、ERASE 刪除suo有數據 操作為連續按兩下向上鍵（屏幕先顯示YES在顯示done）并且左上角數碼管數字清零（數字變成000時）suo有數據已經被刪除

4、RESET 恢復出廠設置操作同上（ERASE）

5、OFFT 自動關機時間設置，按上下鍵設置

④ Track模式短按MD切換到pre模式 ，上下鍵切換界面，MEN查看數據

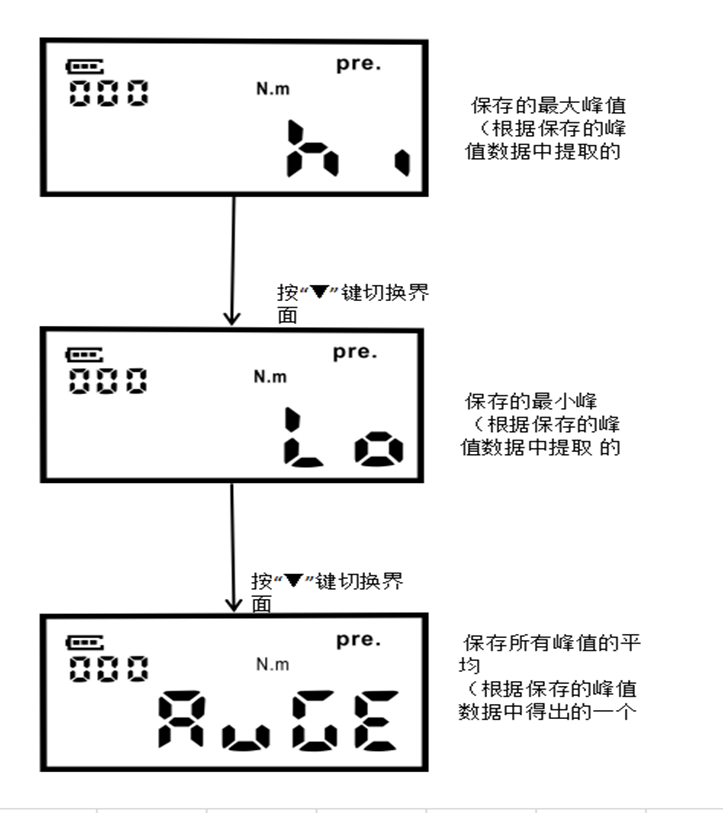

      Pre 模式分3個界面分別為：

1、HI:  保存的Z大峰值

2、LO:  保存的Z小峰值

3、AVGE： 保存suo有峰值的平均值

 備注： 在pre模式下查看的數據不帶正負方向，為jue對值

⑤ PEAK模式：這此模式下當SAUT時間周期>0時，會自動保存測量數據保存的時間周期可在設置模式下進行設置。

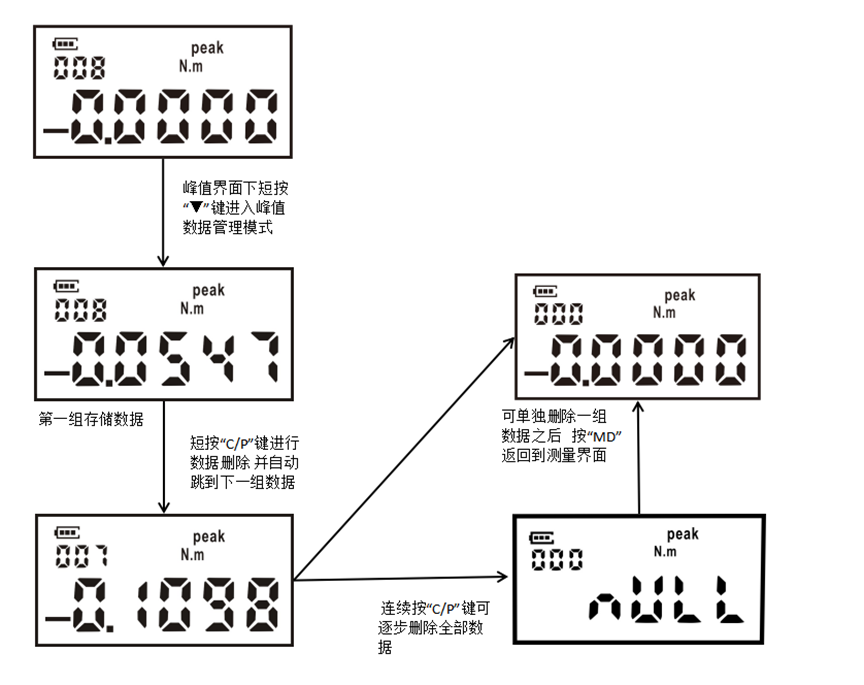

⑥ 在PEAK（峰值）模式下按向下鍵，進入峰值數據查看界面，用向下或向上鍵可以查看每一組數據。P/C鍵可以刪除當前數據。MD鍵返回peak模式。

5.2、工作參數設置

5.2.1、設置項

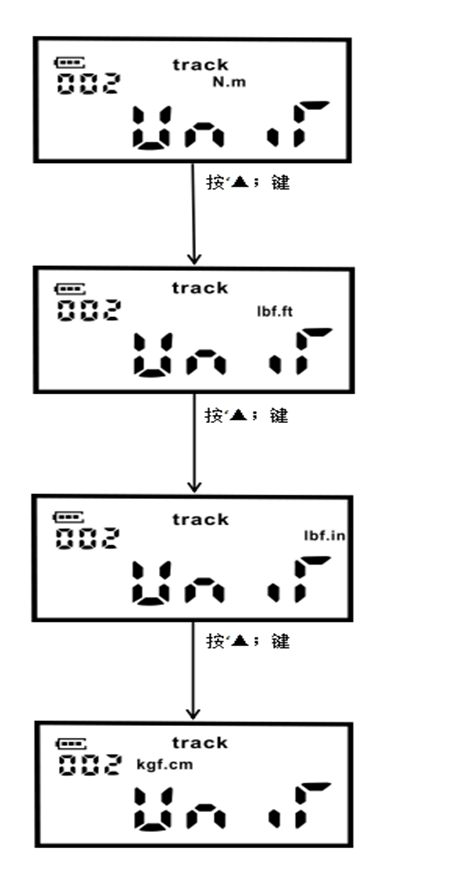

5.2.2單位設定

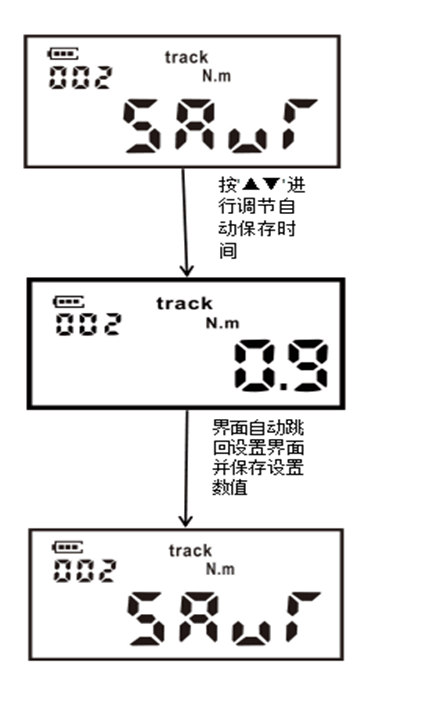

5.2.3自動保存時間

5.2.4清空數據

5.2.5 刪除單組數據

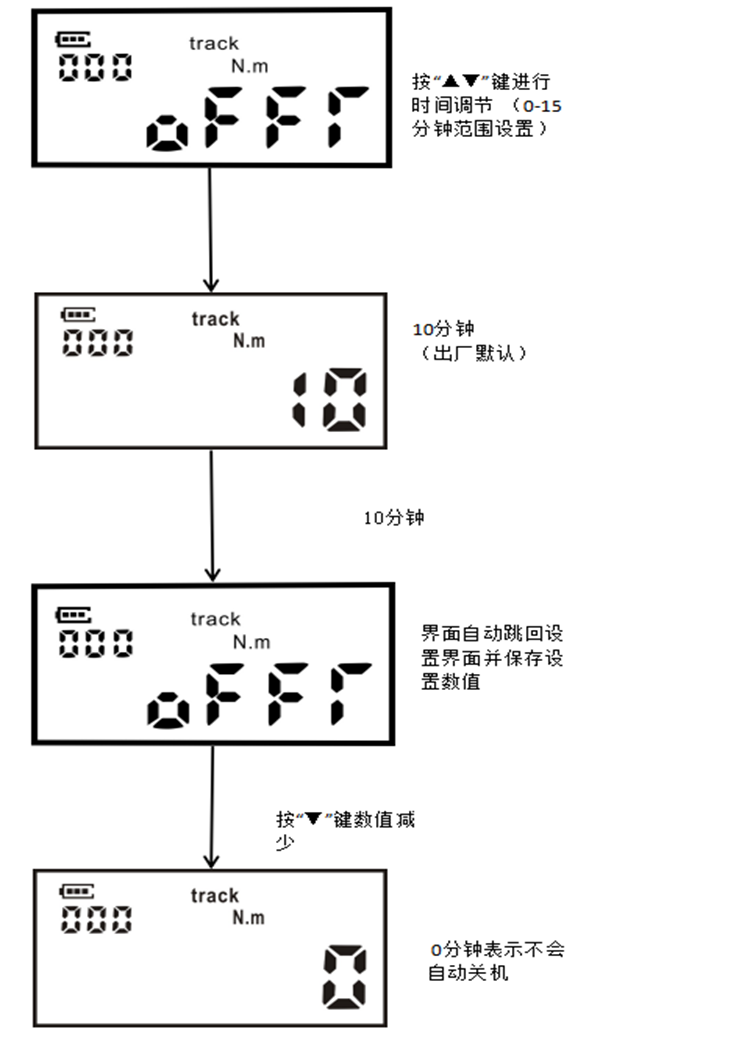

5.2.6 自動關機時間

5.2.7 峰值平均值

5.3、數據輸出

       通過USB口可將存儲數據傳輸?shù)诫娔X，配合制造商生產的軟件可實現數據處理。

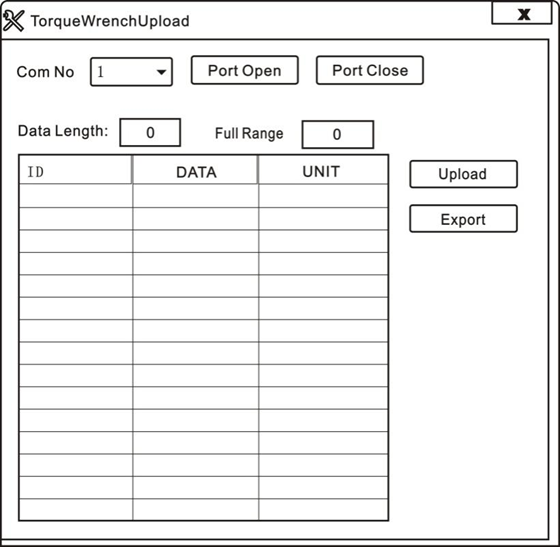

       軟件界面如下：

       使用制造商提供的光盤，在電腦上安裝好通訊軟件，然后在數顯扭矩表開機狀態下用數據線連接數顯扭矩表和電腦，雙擊軟件圖標，打開軟件，先選擇“Com No（端口號）”，再點擊“Port Open”，然后點擊“Upload”，這時表格上會出現本儀器內的存儲數據，表示上位機已連接成功，已達到讀取存儲數據的目的。

六、維修和保養

       為了保證產品的準確度，應定期對產品進行檢定，以確保其正常使用。

①檢定要求：

       根據產品的使用頻率要求，確定檢定周期。

②檢定周期：

       檢定周期一般為12個月，使用頻繁的產品檢定周期為6個月，在重要崗位緊固的螺栓螺母，應在每次使用之前進行檢定，以確保其精確度。

③檢定資質：

       檢定人員為生產廠家或具有專業資質的計量人員，檢定設備為系統誤差小于等于0.3%的檢定儀。

④在使用中不要當榔頭使用，盡量避免磕碰和跌落。

⑤嚴禁過載使用，以免損壞產品的傳感器。

⑥嚴禁隨意拆卸產品，遇到問題，請與我公司及時聯系。

⑦使用完產品后應放入包裝盒內。
