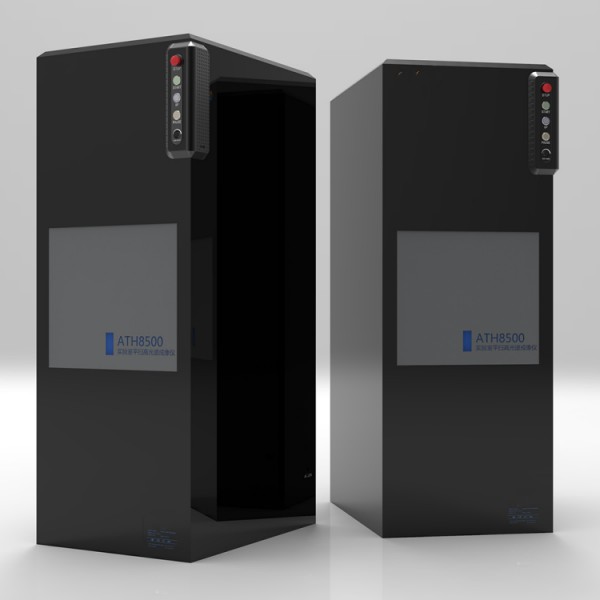

ATH8500 實驗室用高光譜成像儀

產品型號:ATH8500

負責人:廖文麗

QQ:907796517

手機:15838001944

在線留言 400-098-6966

產品詳情

總體描述：

ATH8500是一款實驗室用高光譜成像系統，它具有高分辨率、高清、高質量等特點，由高光譜成像儀、平掃結構、光源、成像相機、數據

處理工作站等組成。它是采用多功能機箱、高穩定性實驗平臺，并內置高穩定性光源、不同波長范圍高光譜成像儀、高清晰可見光相機、

防抖線性平動平臺等部件，并采取了多種消雜散光處理方法，以獲得高光譜數據，適合實驗室高光譜掃描適用。ATH8500具有高空間分辨

率、高頻譜分辨率、寬成像范圍等特點。

實驗室高光譜系統由高光譜成像儀、線光源、高清相機、樣品臺、調焦裝置和標準白板組成。線光源與高光譜成像儀線視場共線，通過樣

品臺的平移實現數據采集。高清相機拍攝樣品臺零位全局高清圖片用于與高光譜數據進行圖像融合彌補其空間分辨率不足的缺點。標準白

板用于在空間和時間雙重尺度上進行反射率校正，提高數據反演精度。

ATH8500將高光譜成像技術與高清拍照技術相結合，所采集數據兼具高光譜分辨率和高空間分辨率，能夠充分挖掘物質自身特有的光譜特

性和空間特性。可以應用于物質分選（煙草、食品、礦石等）、文檢、真偽鑒定等領域。

特征：

波段范圍：400~5300nm（多段可選）

空間波段數：2048X2048（每個型號不同）

光譜波段數：1088（每個型號不同）

成像性能

數據格式兼容ENVI；

體積緊湊：162cm x 80cm x 60cm；

重量輕：60 Kg（每個型號不同）；

內置智能校準白版

多種消雜散光設計，成像質量高；

高清可見光相機，可進行圖像融合；

可靠性高；

應用領域：

藝術品和古畫

文檢作業；

企業：中藥材的防偽

紡織：花紋的拷貝、圖畫的復制

礦物質的篩查

鑒定：文檢鑒定

農業：樹葉、煙葉掃描

文物掃描修復，壁畫修復

選型指南

ATH8500系列	特征	主要應用領域
ATH8500	400-1000nm可見近紅外高光譜成像儀	農業、農林業病蟲害、藝術品掃描、文物鑒定、圖案掃描、工業分選等
ATH8500-17	1.0~1.7μm短波紅外高光譜成像儀	半導體、工業分選、食品分選、建筑垃圾分選、肉類分選、塑料分選、文物鑒定、鑒定、文檢
ATH8500-25	1.2~2.5μm短波紅外高光譜成像儀	農業與食品分析、深色塑料分選、地質勘探、礦產勘查、文物鑒定、鑒定、文檢、含水量分析、藥品和材料分選、礦物填圖、鑒定、廢品回收；
ATH8500-50	2.5~5.0μm中波紅外高光譜成像儀	地質勘察、偽裝偵查、礦物分選
ATH8500-12-50	1.2~5.0μm短波中波紅外高光譜成像儀	地質勘察、偽裝偵查、礦物分選、
ATH8500-04-17	0.4~1.7μm可見近紅外短波紅外高光譜成像儀	農業、農林業病蟲害、藝術品掃描、文物鑒定、圖案掃描、工業分選、油污檢測等
ATH8500-04-25	0.4~2.5μm可見近紅外短波紅外高光譜成像儀	農業、農林業病蟲害、藝術品掃描、文物鑒定、圖案掃描、工業分選、油污檢測等

實驗室高光譜工作原理

ATH8500實驗室高光譜成像分析系統，由高光譜成像儀、平掃結構、光源、成像相機、數據處理工作站等組成。它是采用多功能機箱、高

穩定性實驗平臺，并內置高穩定性光源、不同波長范圍高光譜成像儀、高清晰可見光相機、防抖線性平動平臺等部件，并采取了多種消雜

散光處理方法，以獲得高光譜數據，適合實驗室高光譜掃描適用。

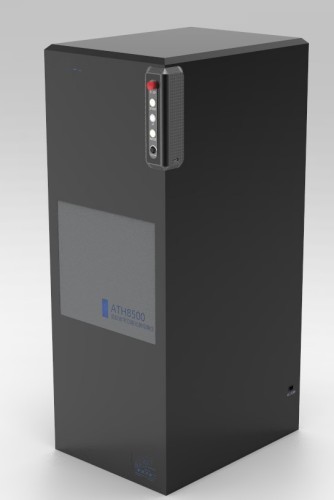

ATH8500 的設計細節圖

時空輻射強度校正，顯著提高輻射標定精度

圖2 ATH8500內的載物臺，樣品放置于該臺面上

光源設計，匹配線視場，提高光能利用率

輔助對焦，據樣品厚度調節升降以保證成像清晰度

自動積分時間推薦，根據樣品反射率推薦曝光時間

自動掃描，自動完成數據采集

集成高清相機，提高空間分辨率，海量數據下便于按圖索驥

ATH8500的成像案例

圖3 ATH8500拍攝的高光譜圖；(a) 493nm譜圖；(b) 654nm譜圖；

配件清單：

序號	物品	數量	選配
1	實驗室高光譜成像儀主機	1臺	標配
2	輻射度標定	1套	標配
3	高光譜成像系統服務工作站（包含操作控制器及控制軟件）	1套	標配
4	大功率適配器	1個	標配

ATH1500系列高光譜成像儀（其他擴展型號）

ATH1500系列	特征	主要應用領域
ATH1500	400-1000nm可見近紅外高光譜成像儀	農業、農林業病蟲害、植被分析、種植面積評估、農作物產量評估、水質分析、藝術品掃描、文物鑒定、圖案掃描、工業分選、油污檢測等
ATH1500-17	1.0~1.7μm短波紅外高光譜成像儀	半導體、工業分選、食品分選、建筑垃圾分選、肉類分選、塑料分選、地質勘探、礦產勘查、文物鑒定、文檢
ATH1500-25	1.2~2.5μm短波紅外高光譜成像儀	農業與食品分析、深色塑料分選、地質勘探、礦產勘查、文物鑒定、文檢、含水量分析、藥品和材料分選、礦物填圖、廢品回收；
ATH1500-50	2.5~5.0μm中波紅外高光譜成像儀	地質勘察、VOCs巡查、水溫探測、土地覆蓋類型識別、偽裝偵查、礦物分選、
ATH1500-12-50	1.2~5.0μm短波中波紅外高光譜成像儀	地質勘察、氣體分析、VOCs巡查、水溫探測、土地覆蓋類型識別、偽裝偵查、礦物分選、
ATH1500-04-17	0.4~1.7μm可見近紅外短波紅外高光譜成像儀	農業、農林業病蟲害、植被分析、種植面積評估、農作物產量評估、水質分析、藝術品掃描、文物鑒定、圖案掃描、工業分選、油污檢測等
ATH1500-04-25	0.4~2.5μm可見近紅外短波紅外高光譜成像儀	農業、農林業病蟲害、植被分析、種植面積評估、農作物產量評估、水質分析、藝術品掃描、文物鑒定、圖案掃描、工業分選、油污檢測等
