AQTH6預置式扭力起子
一、概述
1.1 主要用途及適用范圍
本款扭力起子適用于定值扭矩的螺紋緊固，它能按規定的扭矩擰緊工件。主要用于高精密螺紋連接，廣泛用于汽車、摩托車、機械制造、電子（手機線路板安裝）等行業。是整機設備的組裝維修及旋轉部件性能的檢測工具。本儀器符合GB/T 15729-2008 guo家標準。
1.2 產品特點
1.2.1 通用批頭，可方便裝卸標準批頭；
1.2.2 可順時針、逆時針雙向操作；
1.2.3 可預設扭矩值；
1.2.4 超過預設值時起子空轉；
1.2.5 可鎖定預設扭矩值。
1.3 規格參數
型號 | 扭力調整范圍 | 全長mm | 重量g | 精確度 | 接頭尺寸mm | 適用緊固件 | |
z小~z大（kg.cm） | 分度 | 螺釘 | |||||

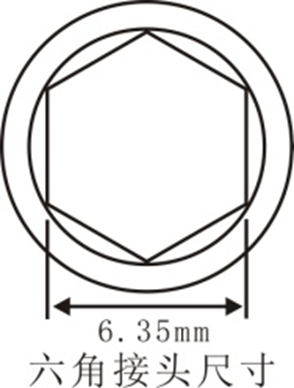

AQTH6 | 1~6 | 0.05 | 128 | 130 | ±5％ | 6.35（六角） | M2.5，M3 |
AQTH12 | 2~12 | 0.1 | M3，M4 | ||||
AQTH26 | 6~26 | 0.2 | 155 | 320 | M4 | ||
AQTH50 | 10~50 | 0.5 | M5，M6 | ||||
二、產品整體結構

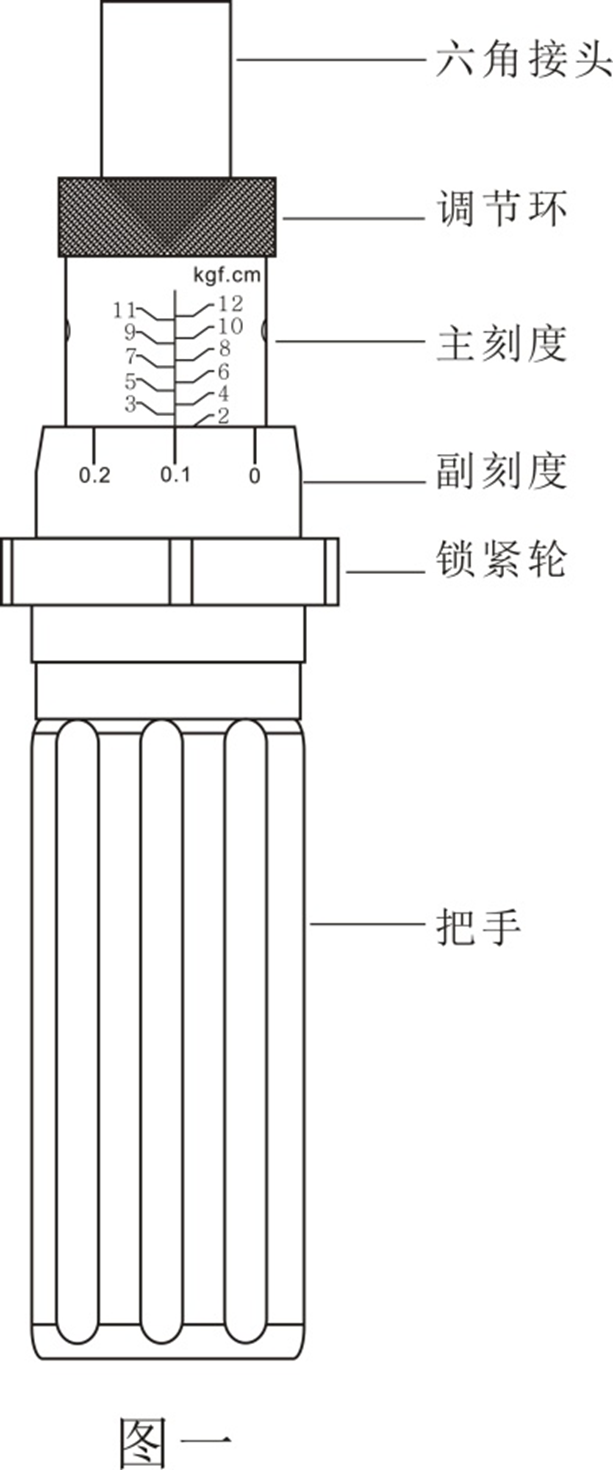

2.1外形結構
三、使用和操作
3.1使用中的操作和說明
3.1.1 根據緊固件擰緊時所需要的扭力范圍選擇合適的扭力起子。
3.1.2 根據緊固件擰緊時所需要的扭力設定扭力起子的扭矩值；將鎖緊輪往“LOCK”反方向轉動解鎖（主刻度和副刻度的刻度線必須要如圖一所示對準時，才能向“LOCK”反方向轉動解鎖），松開調節環，用手或附帶的勾形扳手旋轉調整調節環的位置，工作扭力值為主刻度示值＋副刻度示值。如圖一所示扭矩值為：2＋0.1=2.1kg.cm。完成設定后，按“LOCK”標示方向轉動鎖緊輪鎖緊（主刻度和副刻度的刻度線必須要如圖一所示對準時，才能向“LOCK”方向轉動鎖緊）。
3.1.3 根據緊固件的頭部形式（十字、一字、梅花等）從附件中選取合適的批頭，將其插入扭力起子頭部的六角接頭內。
3.1.4 手持把手將批頭對準緊固件，轉動扭力起子，直至緊固件的擰緊扭矩達到設定的數值時，扭力起子空轉發出聲音訊號，同時伴有明顯的手感震動，提示完成操作。
四、保養與保修
4.1使用前確認使用的扭力起子扭矩范圍，切勿超范圍使用。
4.2請勿自行拆卸、改造扭力起子。
4.3請正常使用該工具，勿摔、壓或代替做其他工具使用。
4.4請勿從事水下作業或觸水作業。
4.5當此工具空轉發出聲音訊號時，請停止擰緊緊固件。
4.6請將該工具儲存在干凈的地方并加以妥善保管。
4.7如長期不用，請將扭矩起子扭矩值調至z小。
五、保修
顧客購買后一年內出現細小的質量問題，公司給予mian費維修，一年以后出現上述問題或一年以內因為人為因素造成上述問題，公司給予維修，顧客需承擔相關費用。
六、裝箱單
編號 | 名稱 | 數量 |
1 | 包裝盒 | 1 |
2 | 機身 | 1 |
3 | 批頭 | 2 |
4 | 產品說明書 | 1 |
5 | 產品合格證及保修卡 | 1 |
6 | 干燥劑 | 1 |
7 | 勾形扳手（選配） | 1 |
