AQJ-20扭矩起子檢定儀

一、用途

扭矩起子檢定儀是為測試和檢測各種扭矩起子而設計制造的一種智能化多功能計量儀器。主要用于檢測和校正各種扭矩起子，各種產品涉及擰緊力的測試，零件扭轉破壞性試驗等。具有操作簡單，精度高、功能全等特點，廣泛應用于各種電氣、輕工、機械制造、科研機構等行業。

二、功能特點

1、高分辨率、采樣速度快、全屏顯示。

2、采用扭矩傳感器，具有扭矩方向顯示。

3、上下限值的設定。

4、三種單位互相轉換，可供選擇（N·m、kgf·cm、Ibf·in）。

5、實時、峰值、自動峰值三種模式可隨意切換。

6、采用USB接口與PC通訊，可能接電腦進行同步測試，電腦上同步顯示測試力曲線圖及測試過程中詳細的測試力的記錄，并可保存， 做各種分析。

7、峰值保持功能、自動峰值功能、自動峰值數值顯示時間自由設定功能。

8、存儲量大、可保存999組測試數據。

9、無操作自動關機功能，時間可自由設定。

三、規格參數

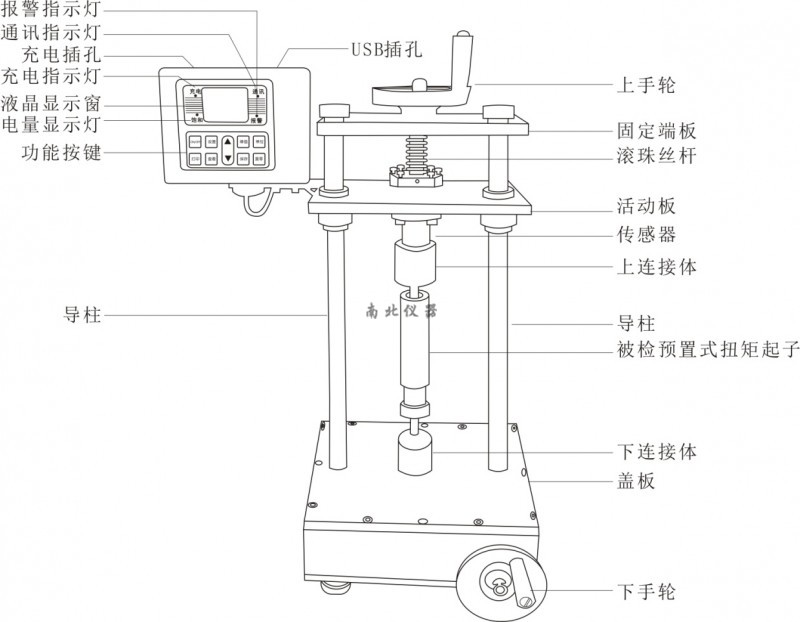

四、各部件的名稱與功能

1、液晶顯示窗

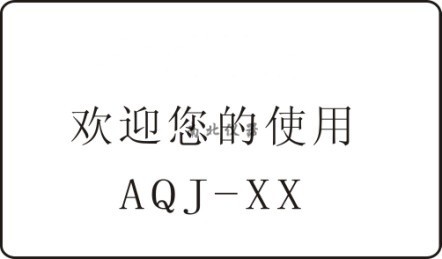

a、 開機顯示

開機顯示廠家信息歡迎您的使用以及顯示產品型號

b、 用戶主界面顯示

1 測量模式：分為實時、峰值、自動峰值三種模式，用戶可根據需要自由選擇。

2 測量扭轉方向：“順”是指順時針方向，“逆”是指逆時針方向。

3 測量單位：N·m、Kgf·cm、Ib·in三種單位根據需要自由選擇。

4 測量力值。

5 電池電量顯示：當電池電量低時，顯示“ ”，則需要充電。

1、 指示燈

1 充電：當使用配套電源適配器充電時，充電指示燈亮起呈紅色。

2 飽和：當使用配套電源適配器充電充滿后，此燈亮起呈綠色。

3 通訊：當與電腦連接時，通訊燈亮起呈綠色。

4 報警：上下限報警，當測量力值高于上限值，報警燈亮起呈紅色及蜂鳴器報警；當測量力值低于下限值，報警燈亮起呈綠色及蜂鳴器報警。

2、 功能按鍵

“ON/OFF”鍵：電源開關，開機和關機。

“打印”鍵：用于配有帶打印機的儀器上，按下此鍵，打印出儀器內部保存的測量數據（無打印功能的除外，本儀器無打印功能）。

“設置”鍵：用戶在測量模式時可以通過此鍵進入設置菜單。

“查看”鍵：在測量模式時通過此鍵可以查看存儲的測量數據，再按1此則返回測量模式。

“”鍵：在用戶設置界面，按此鍵可上下修改設置項，在參數設置時，按此鍵可以在當前位進行數據修改；在查看界面，按此鍵可以查看上一個數據。

“”鍵：在用戶設置界面，按此鍵可向下修改設置項，在參數設置時，按此鍵可以在當前位進行數據修改；在查看界面，按此鍵可以查看下一個數據。

“峰值”鍵：用來切換實時、峰值、自動峰值三種測量模式。

“保存”鍵：用來保存測量的數據。

“單位”鍵：用來切換N·m、Kgf·cm、Ib·in三種單位。

“置零”鍵：

1 、在實時測量時，按此鍵可以修正零點。

2 、在峰值和自動峰值時，按此鍵可以清楚峰值，恢復到零點；

3 、在查看界面時，按此鍵，可以清除當前存儲測量值，長按此鍵可以清除全部存儲測量值。

4 、在用戶設置界面，按此鍵不保存數據退回上一級界面。

3、 充電插孔：用于與外界電源連接充電。

4、 USB插孔：USB接口輸出，用于連接電腦。

五、工作環境

1、操作溫度：-10℃~40℃。

2、操作濕度： ≤90％RH。

3、周圍無震動源和無腐蝕性環境。

六、測試前的操作步驟

1、在使用扭力起子檢定儀之前，先檢查儀器電量是否充足，若電量不足，請先充電（充電時也可使用本儀器）。

2、正常情況下，打開電源開關，顯示的數值為零，如果不為零按“清零”鍵，將數值清零。

3、測試前，需先設置好上下限值、存儲值、峰值保持值、自動峰值時間、自動關機時間、重力加速度等，具體操作步驟如下：

a、上限值設定：用戶設定上限值，根據需要自由設定，達到上限值則自動聲光報警，上限值不高于滿量程。在測量界面按“設置”鍵進入設置界面，選定“上限值設定”，按“設置”鍵進入“上限值設定”界面，按“”鍵改變數值大小，按“”鍵改變數值位數，設定所需要的數值，按“保存”鍵，回到設置界面，下限值設定同上。（上下限制設定數值大為10，小為0）

b、下限值設定：用戶設定下限值，根據需要自由設定，達到下限值則自動燈光報警，下限值不得高于設定的上限值。具體設置如上限值設定。

c、存儲值設定：用戶根據存儲需要設定Z小存儲值，小于該值的數據不被峰值保存。選定“Z小存儲值”，按“設置”鍵進入，同樣用“”鍵和“”鍵設置所需要的數值，按“保存”鍵回到設置界面（Z小存儲值設定數值Z大為10，Z小為0）。

d、Z小峰值保持值設定：用戶根據峰值，自動峰值測量需要自由設定，小于該值的數據不被峰值保存。進入“Z小峰值保持值”界面，同樣用“”鍵和“”鍵設置所需要的數值，按“保存”鍵回到設置界面。

e、自動峰值時間設定：用戶根據自動峰值測量狀態下峰值需要保持的時間從1~99秒自由設定。進入“自動峰值時間”界面，同樣用“”鍵和“”鍵設置所需要的數值，按“保存”鍵回到設置界面。

f、自動關機時間設定：無操作狀態下，自動關機時間從0分鐘~9分鐘可自由設定（當設置為0時則表示為解除自動關機）。進入“自動關機時間”界面，用“”鍵設置所需要的數值，按“保存”鍵回到設置界面。

g、重力加速度設定：用戶可根據本地區的位置設定重力加速度值，本機默認重力加速度值為9.794）。進入“重力加速度”界面，用“”鍵和“”鍵設置所需要的數值，按“保存”鍵回到設置界面。

h、恢復初始設置設定：用戶操作不當或多次更改數據出現混亂，可以通過此項設置來把1~7的數據恢復到出廠狀態。進入“初始設置”界面，輸入密碼后即完成設定。

七、測試步驟

1、將被檢預置式扭矩起子的扭矩值調到預設值。

2、搖動上手輪調整到合適的高度，將起子的頂端放入上連接體中

3、 搖動下手輪調整下連接體到合適的角度，把起子的底端放進去，將其固定住。

4、開機，根據需要選擇單位和測量模式。（一般情況下選擇峰值測量模式）

5、將下手輪順時針方向轉，施加力值，儀器屏幕上顯示的數值就是被測的扭矩值。

八、USB輸出

本儀器通過USB和上位機進行通訊。通訊協議采用MODBUS-RTU協議。儀器與軟件的具體連接方法如下：

1、用USB數據線將本儀器與電腦。

2、打開儀器電源，使儀器處于測量界面。

3、將隨機附帶的光盤放入電腦光驅，打開串口軟件徑：光驅\aliyiqi\AutoTest.exe。

4、點擊軟軟件窗口下方的“系統”按鈕，彈出“系統設置”對話框，在通信口中選擇與電腦相應串口，具體操作步驟如下所示：

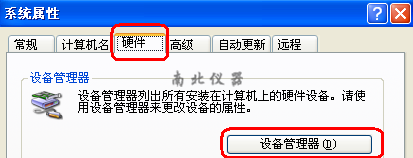

①、右擊“我的電腦”選擇“屬性”，在彈出“系統屬性”對話框中選擇“硬件”選項欄，再點擊“設備管理器”按鈕（如下圖所示）：

②、在彈出“設備管理器”的對話框中查看端口項類的子項串口號（如下圖所示）：

③、返回軟件彈出的“系統設置”對話框，在通信口中選擇對應串口號（比喻為“5”），再按確定，如下圖所示：

④、關閉軟件，重新雙擊AutoTest.exe后，方可檢查是否已將串口連上，其檢查方法有多種：在儀器的傳感器上施加點力，查看軟件窗口上方的扭力值是否對應跳動，若跳動則表示已經連接上，否則反之。

5 點擊軟件窗口下方的“設置”按鈕，彈出“參數設置”對話框，根據測試需要填寫相應的數據。具體參數大小如6-3-b步說明填寫。填寫完畢后，按“確定”按鈕即可。設置成功后，在軟件窗口下方顯示數據會隨之改變。

6 先確定串口已連接上，按“開始”按鈕進行同步測試。

⑦、測試完成按“停止”按鈕點擊“保存”或“停止”即可。保存則將測試曲線保存入軟件內，停止則反之。

⑧軟件界面介紹：

a、上方有扭力值顯示區、時間顯示區和測試次數號。

b、左則有上限線、下限線、指示線、規格顯示、顯示曲線、清除曲線和導出曲線。

上限線：在上限線前方的方塊勾上時，曲線顯示窗有上限扭力值的水平線顯示。

下限線：在下限線前方的方塊勾上時，曲線顯示窗有下限扭力值的水平線顯示。

指示線：即鼠標在曲線顯示窗內呈十字形，而十字鼠標位置每移一處對應的扭力值顯示區與時間顯示區都會隨之而變。

顯示曲線：點此按鈕跳出“選擇曲線”對話框，選擇所需顯示的測試項目，再選所需顯示的測試次數。

清除曲線：點此按鈕，只是擦除當前顯示的曲線，而并非將此曲線從軟件內刪除掉。

導出曲線：點此按鈕跳出“導出曲線”對話框，選擇所需曲線圖片的格式，選擇曲線圖片所存路徑后，再按確定。

c、下方有設置、開始、停止、報表、系統、幫助、刪除和退出按鈕。

設置、開始、停止和系統按鈕在前方已有介紹過。

報表：點此按鈕跳出“曲線數據選擇預覽”對話框，先選擇采樣點頻率的大小后再選擇所需顯示的測試項目和所需顯示的測試次數，后點“Execl”按鈕即可。

九、注意事項、保養及維修

1、請勿超負荷測試扭矩，一定要在儀器的測試范圍內測試扭矩，否則會損壞儀器，更有可能會造成危險。

2、請勿敲擊液晶顯示屏將物體放在液晶顯示屏上。

3、請勿用指甲、利器或尖的物體按功能鍵。

4、請勿在水、油或其他液體濺到的地方使用儀器，要將儀器存放于陰涼、干燥和沒有振動之處。

5、請勿打開背后的小蓋子、更不能調校里面的微調電阻。

6、請勿松動儀器的固定螺絲。

7、請使用配套的電源適配器充電，否則會引起電路故障，甚至引起火災。

8、將AC電源適配器完全插入插座后再使用，插頭松動可能會引起短路而導致電擊或火災。

9、不要使用電源適配器額定電壓以外的其它電源，否則可能會引起電擊或火災。

10、請不要濕手拔出或插入插頭，否則可導致觸電。

11、請用柔軟的布來清潔本機，將干布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。不要使用易散發的化學物質，例如揮發油、稀釋劑、酒精等。

12、使用和搬運過程中要輕拿輕放。

13、不要自行拆卸、修理或改造本機。些行為可能會引起儀器性故障。

十、包裝清單
