ANS-R-0.5數顯扭力起子

ANS-R-0.5數顯扭力起子

一、概述

1.1、主要用途及適用范圍

ANS數顯扭矩起子是為精密制造行業小扭矩緊固件裝配和扭矩檢測精心設計的產品，廣泛應用于儀器儀表、家用電器、機電設備、汽車、摩托車行業，是保證螺栓螺母小扭矩和微小扭矩精確緊固連接的bi備gao檔工具。與機械式預置起子相比，扭矩控制更加精準。

1.2、功能特點

① 可直接讀出扭矩。

② 10分鐘不操作自動關機，節省電量。

③ 順時針、逆時針操作。

④ 實時、峰值和預設值三種工作模式自由切換。

⑤ 四種扭矩單位選擇（N.m、lbf.ft、lbf.in、kgf.cm）。

⑥ 峰值模式下具有存儲數據功能。

⑦ 扭矩方向標記和電池電量顯示。

1.3、規格型號

二、產品結構

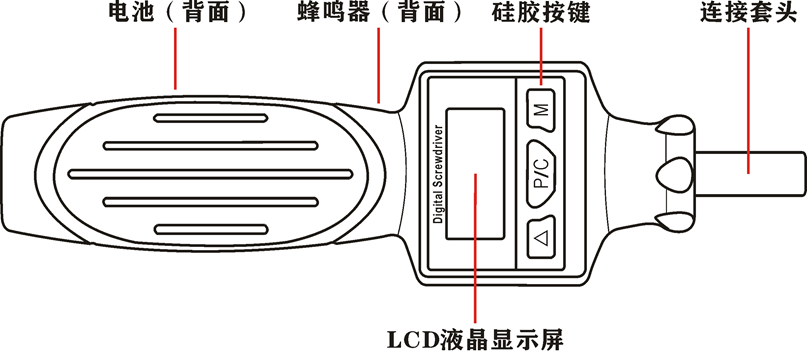

2.1、外觀示意圖

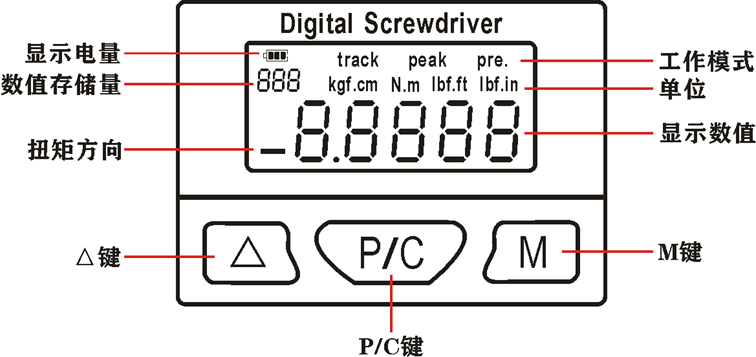

2.2、屏幕示意圖

三、技術參數

3.1、精度：雙向2%。

3.2、預報警范圍為預置扭矩值的85%。

3.3、電源：2節7號電池。

3.4、使用環境：溫度（0~40）℃、濕度≤85%。

3.5、存放環境：（-10~60）℃。

四、使用說明

4.1、操作說明

① 開機/關機

開機：輕按“P/C”鍵打開或關閉起子。如果電量不足，則會自動關機；起子10分鐘無操作，則會自動關機節省電池消耗。

② 工作模式設置

長按“M”鍵進入菜單程序，輕按“M”鍵切換到MODE選項，再輕按“△”鍵即可選擇工作模式。“track”為實時模式，“Pre.”為預置模式，“peak”為峰值模式。

a、實時模式

實時模式下，LCD屏顯示track字樣，實現扭矩值的實時跟蹤。在實時模式下，LCD屏實時顯示加載扭矩值。

b、預置模式

扭矩起子在工作界面下，輕按“△”鍵顯示預設值，再次按“△”鍵可設置預設值，當預設值調節到需要的值時，按“M”鍵保存退出。在預置模式鎖緊時，當鎖緊扭矩到達預設值的85%時，蜂鳴器開始報警。在預置值模式下力值將保存在峰值狀態，當需要保存數據時，可輕按“M”鍵保存數據，當力值為零時則無法保存數據。

提示：蜂鳴器功能開啟狀態下，蜂鳴器才會響應。

c、峰值模式

峰值模式下，LCD屏顯示加載扭矩的峰值，當需要保存峰值數據時，可以輕按“M”鍵保存當前峰值數據，也可以輕按“P/C”鍵清除當前峰值數據。

③ 扭矩單位切換

長按“M”鍵進入菜單程序，輕按“M”鍵切換到UNIT選項，再輕按“△”鍵即可自由選擇4種扭矩單位，z后輕按“M”鍵保存選擇的扭矩單位并退出菜單程序。

④ LCD背光燈功能

長按“M”鍵進入菜單程序，輕按“M”鍵切換到LTON選項，再輕按“△”鍵選擇開啟或關閉背光燈。數字1代表背光開啟，數字0代表背光關閉。

⑤ 數據存儲、查看和刪除

在峰值模式下，本產品是手動存儲力值數據，輕按“M”鍵可保存當前扭矩峰值。長按“M”鍵進入菜單程序，然后輕按“M”鍵找到數據組，再輕按“△”鍵可查看suo有數據。當需要刪除存儲的數據時，則輕按“M”鍵切換到JELA選項，再輕按“△”鍵即可刪除suo有存儲的數據。數字1代表刪除數據，數字0代表不刪除數據，z后輕按“M”鍵退出菜單程序。

⑥ 蜂鳴器設置

長按“M”鍵進入菜單程序，輕按“M”鍵切換到BUZZ選項，然后輕按“△”鍵選擇開啟或關閉蜂鳴器。數字1代表開啟，數字0代表關閉，z后輕按“M”鍵退出菜單程序。

⑦ 低功耗設置

低功耗可以降低電池電量的消耗，提高扭矩起子的使用時間。長按“M”鍵進入菜單程序，再輕按“M”鍵切換到LPOW選項，然后輕按“△”鍵選擇開啟或關閉。數字1代表開啟，數字0代表關閉，z后輕按“M”鍵退出菜單程序。

⑧ 恢復出廠設置

當用戶數據設置比較混亂時，可以使用恢復出廠設置，扭矩起子的suo有參數將恢復到出廠設置時的參數。長按“M”鍵進入菜單程序，再輕按“M”鍵切換到RSET選項，然后輕按“△”鍵選擇是否恢復出廠設置。數字1代表護恢復出廠設置，選擇后起子將會自動關機，數字0代表不恢復，可以輕按“M”鍵即可退出菜單程序。

注意：置入2節7號電池到電池盒中，請注意正負極方向。

4.2、參數設置示意圖

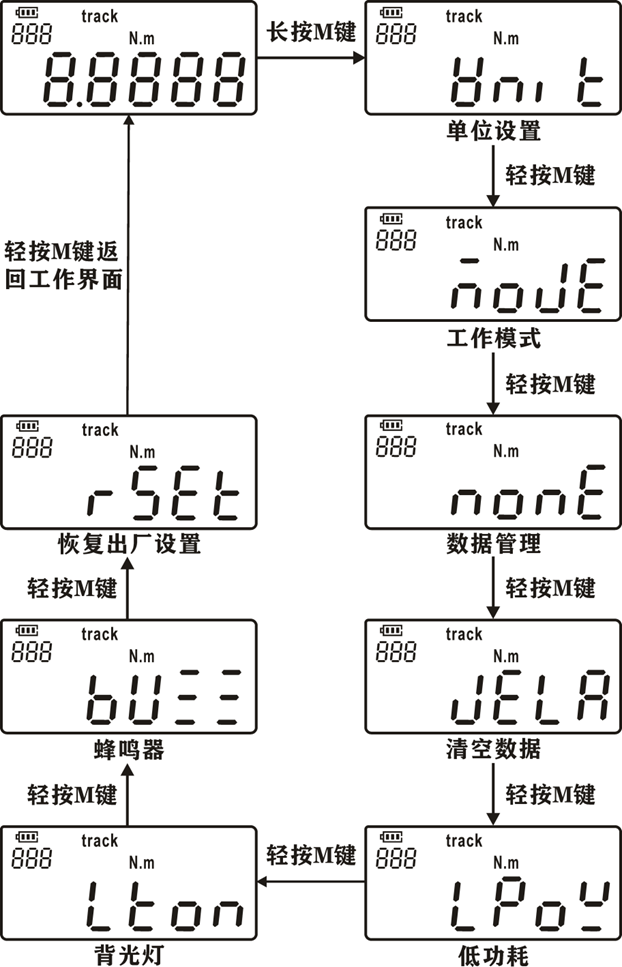

① 設置菜單

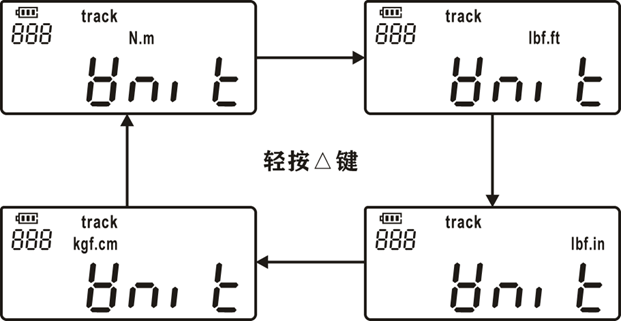

② 單位設置示意圖

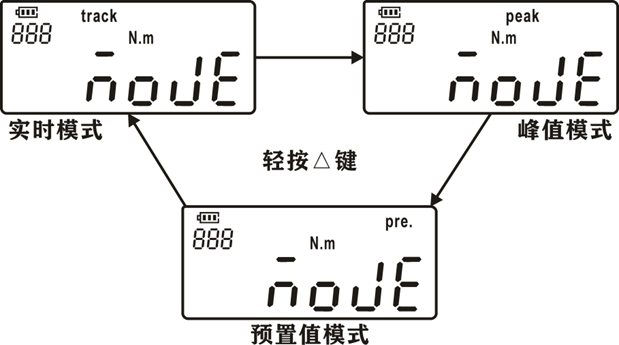

③ 工作模式設置示意圖

④ 查看、刪除數據示意圖

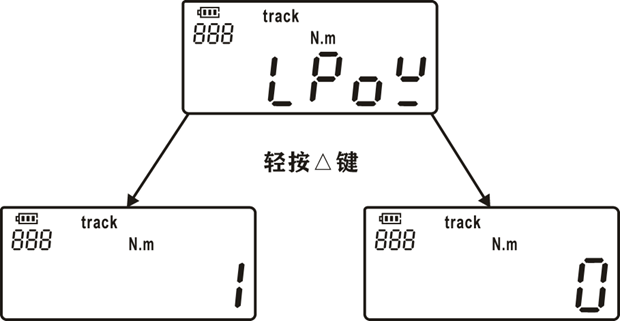

⑤ 低功耗設置示意圖

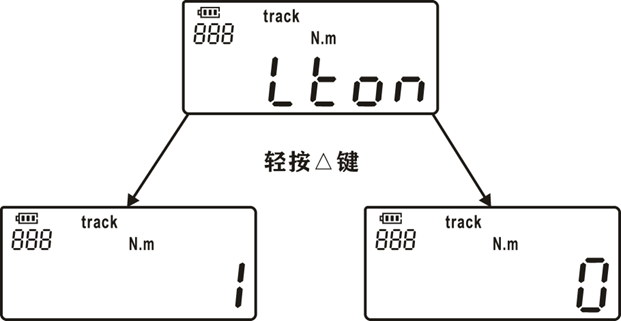

⑥ LCD背光設置示意圖

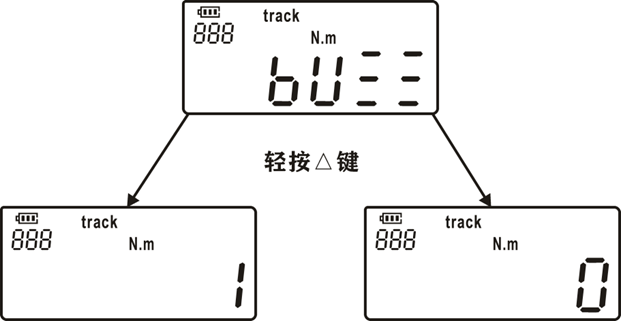

⑦ 蜂鳴器設置示意圖

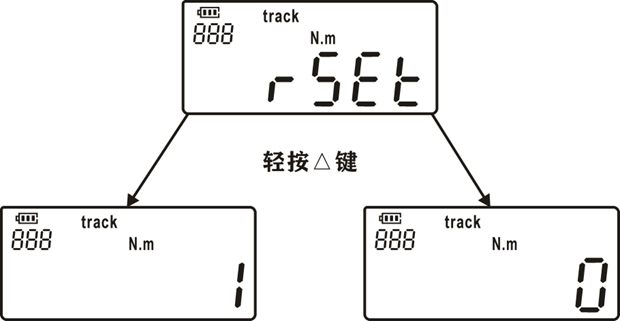

⑧ 恢復出廠設置示意圖

五、維修和保養

為了保證產品的準確度，應定期對產品進行檢定，以確保其正常使用。

① 檢定要求:

根據產品的使用頻率，確定檢定周期。

② 檢定周期：

檢定周期一般為12個月，使用頻繁的產品檢定周期為6個月，在重要崗位緊固的螺栓、螺母，應在每次使用之前進行檢定，以確保其精確度。

③ 檢定資質：

檢定人員為生產廠家或具有專業資質的計量人員，檢定設備為系統誤差小于等于0.3%的檢定儀。

④ 在使用中不要當榔頭使用，盡量避免磕碰和跌落。

⑤ 嚴禁過載20%使用，以免損壞產品的傳感器。

⑥ 嚴禁隨意拆卸產品，遇到問題，請及時與我公司聯系。

⑦ 使用完產品后應放入包裝盒內。

六、隨機附件
