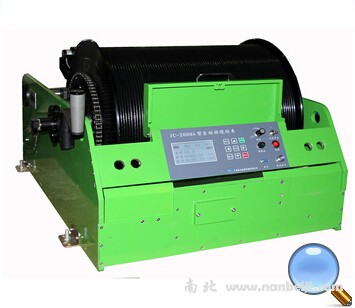

JC-2000A型自動排纜絞車

JC-2000A型自動排纜絞車是根據野外鉆孔測井實際工作需要研制的絞車。本絞車采用單片機控制技術、液晶顯示屏顯示方式、集成智能控制操作軟件，為機電一體化設計的自動排纜絞車。本絞車具有自動排纜、提升和下放測井探管的能力；具有自動/手動、恒速控制、點測/連測、深度自動校正、電纜拉力顯示和超限報警等各項功能。本絞車的技術指標和使用功能符合地質礦產行業標準DZ/T 0196.8-1997 測井儀通用技術條件 《測井絞車和控制器》規定的要求，適用于地質、冶金、煤田、油田、工程等鉆孔各類參數井下探管的測井，特別在井深2000米時更具優越性。

一、主要技術特點
1、具有自動排纜功能，通過機件的精密組合能獲得滿意的自動排纜效果。
2、采用單片機控制技術，實時信息全面，技術指標，恒速控制達到“DZ/T 0196.8-1997”Ａ標準。
3、電纜的下放和提升具有自動/手動、恒速控制、點測/連測、深度校正等功能。
4、具有突然斷電的自動剎車的功能，而且在斷電后手搖提升時，采用正向搖動上升、反向自動剎車裝置，安全可靠。
5、具有運行過程中拉力超限自動停車保護功能，確保井下探管和本儀器的安全性。

二、主要技術指標和參數
1、速度范圍：    0 m/min～30 m/min；
2、深度范圍：    0 m～2000 m；
3、控制方式：    集成智能控制面板；
4、恒速范圍：    0.5 m/min ～20 m/min，誤差±5%；
5、顯示范圍：    0m～9999.99 m，誤差≤±0.4‰；
6、控制方式：    自動、手動、校驗；
7、控制方向：    上升、下降；
8、測量方式：    點測、連續；
9、電纜規格：    2000米塑膠電纜；
10、工作溫度：   -10 ℃～70 ℃；
11、工作電源：   AC(220±10%)V，50Hz；
12、電機功率：   1500W；
13、凈重量：     150kg（不含電纜）；
14、總重量：     240kg（含電纜）；
15、體積：       1100mm×810mm×560mm（長×寬×高）。
