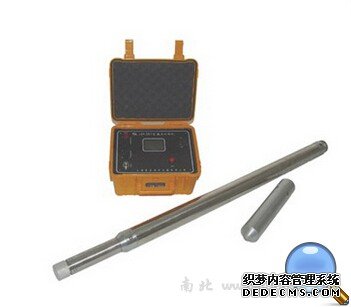

JJX-3A2數字測斜儀

一、用途

本儀器是本公司新型研制的、數據自動記錄的、新型的數字井斜測量儀器，是公司傳統測斜儀器的升換代產品，可用于垂直或定向井（孔）的頂角和方位角的測量，也可用于定向鉆孔頂角、方位角的測量，是非磁性礦區工程、水文、油田、煤田、地質等領域孔徑大于54㎜的井斜測量的優選儀器。

二、主要特點

1、采用高精度兩維重力加速度計作頂角測量傳感器，傳感器分辨率達0.01度，能測量鉆孔的傾斜頂角。

2、采用三維磁阻傳感器檢測地磁場信號，通過慣性導航系統的方式建立方位角數值計算數學模型測量計算方位角。

3、應用現代數字信號處理技術進行測量系統的結構、電氣和機械參數誤差分析，準確計算頂角和方位角，使測量結果達到高精度的要求。

4、采用新型A/D轉換的單片機作為測斜探管數據采集系統，實現高精度數據采集。

5、應用現代通信編碼長線傳輸技術，實現長電纜數字信號可靠傳輸，提高儀器的抗干擾能力。

6、測斜探管取消了重錘擺動部件，使儀器抗震性能地提高；實際測點深度間隔及測點數可任意選擇，提高了測量效率。

7、采用高亮度LCD圖形顯示方式，由6個控制鍵完成控制單元的人機交互操作，測量數據自動記錄儲存，無需人工干預。

8、鍵盤操作與顯示界相面結合，使用更方便，選購微型打印機，還可進行現場打印測斜結果。

9、具有數據貯存功能，對確定的測量數據進行保存，不進行人為清除時，數據能長期保存不丟失。

三、主要技術指標

1、測斜深度：	≤1200米；
2、測量范圍與測量誤差	頂角測量范圍： 0～50°；測量誤差：±0.2°；方位角測量范圍：0～360°；頂角1～3°時：測量誤差：±5.0°；頂角3～50°時，測量誤差：±3.0°；
3、測量方式：	定點測量，測點深度間隔及測點數任意確定；
4、記錄方式：	自動記錄，數據自動儲存；
5、工作電源：	AC220V±10%，50Hz；
6、地面控制單元工作環境：	溫度：-10℃～50℃；相對濕度：≤85%；
7、測斜探管工作環境：	溫度：0℃～75℃；承壓：≤15MPa；
8、外型尺寸與重量：	地面儀器：270×220×155(mm)；2.4(kg)；測斜探管：Φ54×1345(mm)(mm)；13.5(kg)。
