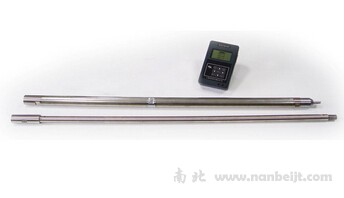

KXZ-2A型水平數字測斜儀

KXZ-2A型水平數字測斜儀是專為測量水平鉆孔的傾斜角和方向角而研制的新型裝置，采用無纜工作方式，適用于非磁性區域內對水平工程鉆孔、定向鉆孔等施工進行測斜與空間軌跡測量。本儀器可廣泛應用于礦業、水利、鐵道、建設等部門的地質工程、施工及檢測。由于采用了新穎的高精度傳感器和計算機技術，其性能優于一般的水平測斜儀器。

 一、主要技術特點
1、整套設備采用數字測量技術,采用高性能傳感器并結合數字信號處理技術，測量結果精度高、穩定性好。
2、通過地面儀器控制測量，全部數據存貯在測量探管中,數據經地面儀器處理后，即可得到鉆孔傾角和方位角的測量結果。
3、地面儀器通過RS-232串行口將數據上傳至計算機進行處理，可以通過打印機（選配）現場打印測量結果。
4、上位機軟件顯示清晰，直觀的測量數據，平面、剖面、側面投影圖并自動保存測量數據，可打印A4版面測斜數據、平面、剖面、側面投影圖及空間軌跡圖。

二、主要技術指標和參數
1、測量深度：         ≤1200米；
2、測量范圍與誤差：   傾角測量范圍：  -60°～60°，誤差：±0.1°；
                      方位角測量范圍： 0°～360°，誤差：±1.5°；
3、采樣間隔：         60秒、120秒可選；
4、數據存儲容量：     測量探管： 1200個（采樣數據）；
                      地面儀器： 100個（測點數據）；
5、電池：             內置可充電鋰電池（7.2V/2A）；
6、充電電源：         AC220V±10%、50Hz；
7、連續工作時間：     測量探管： >24　小時；
                      地面儀器： >40小時（關背光）； >20小時（開背光）；
8、工作環境：         地面儀器：溫度：-10℃～50℃；相對濕度：≤85%；
                      測斜探管：溫度：0℃～55℃；耐壓：≤15MPa；
9、外型尺寸：         地面儀器：190㎜×110㎜×50㎜；
                      測斜探管：Φ40㎜×1030㎜。
